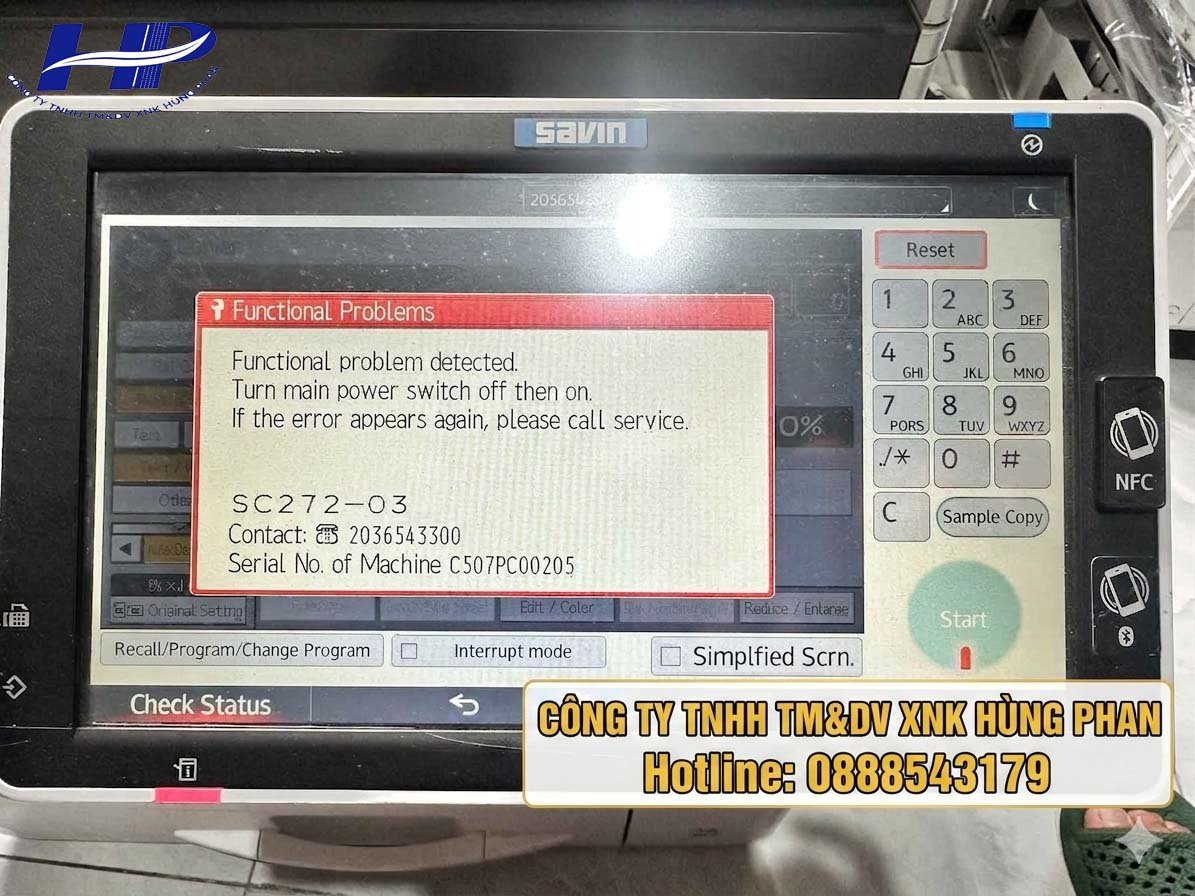

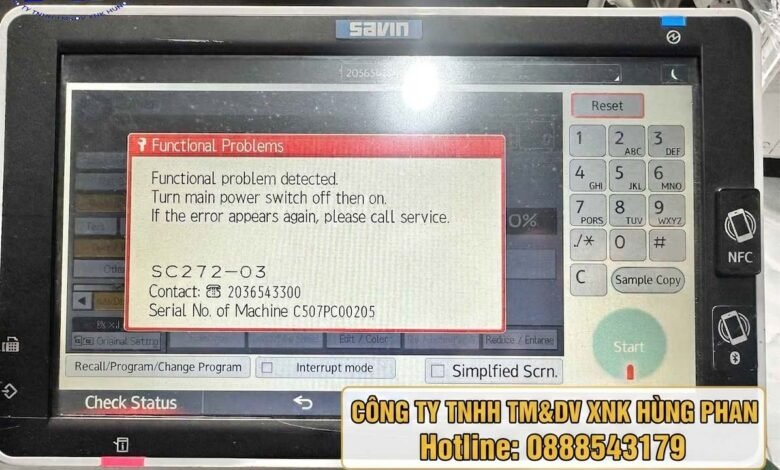

Máy photocopy Ricoh MPC307 báo lỗi SC272-03 là lỗi gì?

Lỗi SC272-03 trên dòng máy Ricoh MP C307 là lỗi giao tiếp trình điều khiển laser (LD driver communication error) ở kênh màu Magenta (hồng). Lỗi xuất hiện khi bo mạch điều khiển (BiCU/IPU) không thể truyền tín hiệu ổn định với bo mạch laser.

Nguyên nhân & cách khắc phục Máy photocopy Ricoh MPC307 báo lỗi SC272-03

Nguyên nhân:

Cáp kết nối (Harness): Dây cáp kết nối từ board laser (LDB) sang board chính bị lỏng, bám bụi hoặc đứt/gãy ngầm.

Cụm Laser (LD Unit): Đơn vị laser kênh màu Magenta ( màu đỏ ) bị hỏng mạch hoặc mờ kính/lỗi chip điều khiển.

Bo mạch chính (BiCU/IPU): Board xử lý tín hiệu hình ảnh bị lỗi nhận diện dữ liệu.

Nguồn điện/Công tắc cửa: Nguồn cấp 5V cho LD ( Lazer ) bị ngắt quãng do tiếp xúc rơ-le cửa không khít.

Cách khắc phục :

1. Khởi động lại máy: Tắt công tắc nguồn chính, rút phích cắm điện khoảng 1–2 phút rồi bật lại để xóa lỗi tạm thời.

2. Kiểm tra công tắc an toàn: Mở cửa trước và cửa hông máy, vệ sinh bụi rồi đóng chặt lại để đảm bảo công tắc nguồn 5V LD không bị gián đoạn.

3. Vệ sinh & kiểm tra cable bẹ (Cần tháo vỏ máy):

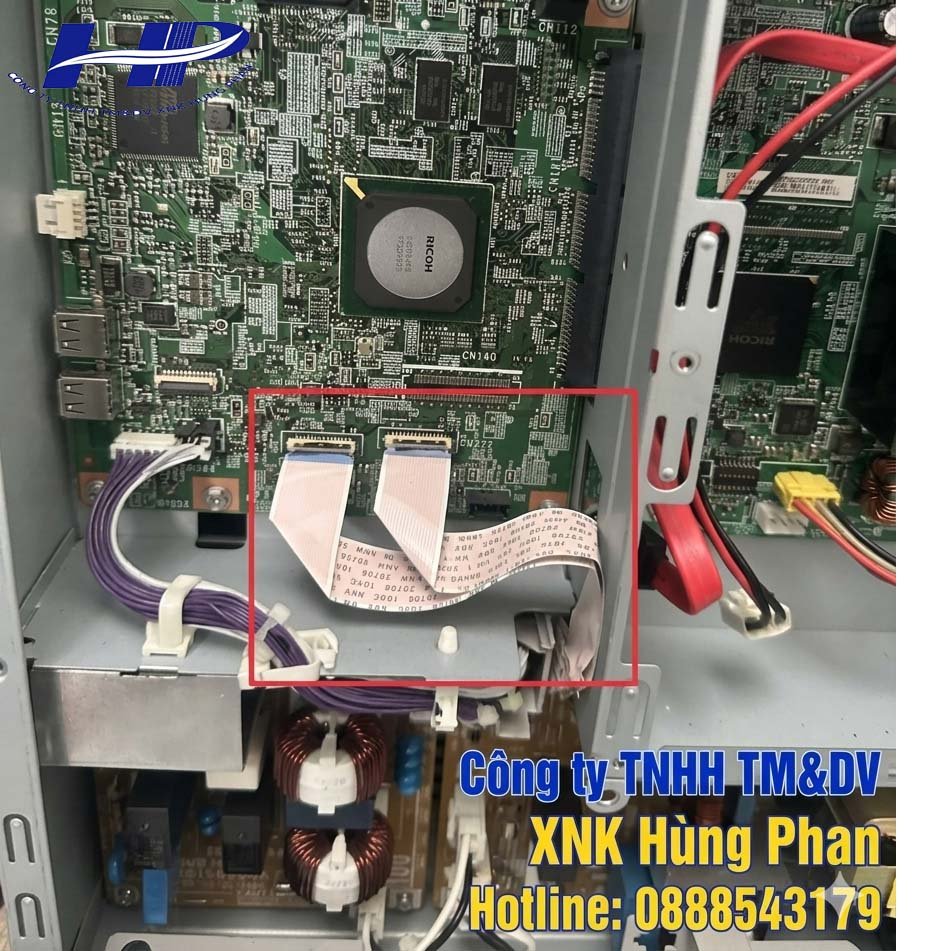

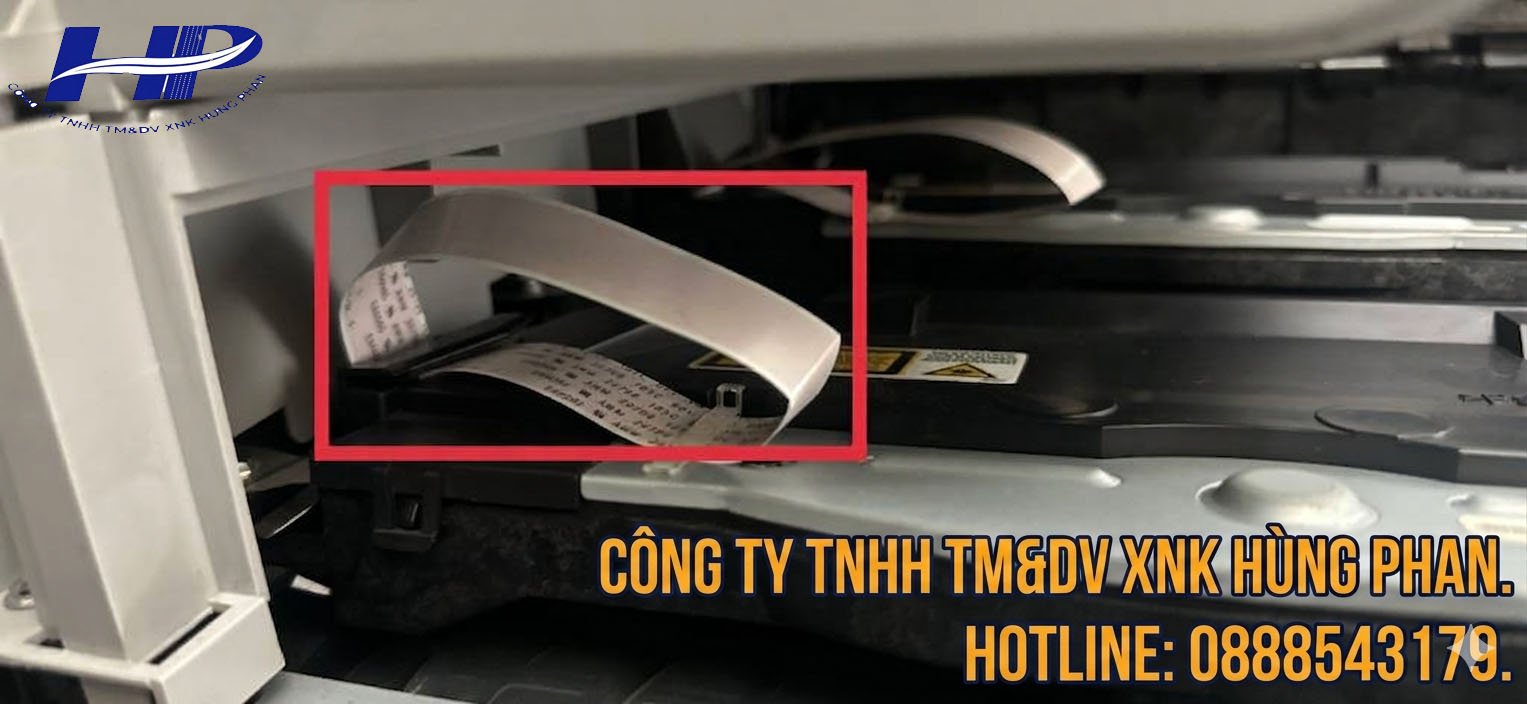

   • Tháo cable kết nối từ board laser về board BICU/IPU.

   • Xử lívệ sinh tiếp điểm , cắm lại thật chặt các đầu giắc cable.

4. Thay thế linh kiện (nếu cáp và lỏng giắc không giải quyết được):

   • Thay thử bo mạch/cụm Laser (LDB Unit).

   • Thay bo mạch BiCU/IPU nếu cụm laser vẫn tốt.

   • Hướng dẫn xử lí xoá lỗi máy photocopy Ricoh MPC307 báo lỗi SC272-03



     .Vào màn hình chính của máy photocopy sau đó chọn copy classic

     • Nhấn phím Reset (hoặc biểu tượng C-Clear).

     • Bấm nhanh lần lượt các phím số theo thứ tự: 8 – 0 – 6 – 1 – 8 – 2.

     • Nhấn và giữ phím Clear/Stop hoặc phím C (nút màu đỏ/cam) giữ im trong 3 – 5 giây cho đến khi màn hình chuyển sang giao diện dịch vụ (Service Mode).

     • Với màn hình cảm ứng Android toàn phần: Bấm Check Status (Kiểm tra trạng thái) -> mở bàn phím số ảo -> bấm 8 – 0 – 6 – 1 – 8 – 2 rồi nhấn giữ im phím C trên màn hình.

     2.Truy cập danh mục cài đặt hệ thống:

     • Khi giao diện Service Mode hiện ra, chọn mục System SP trên màn hình cảm ứng.

     3.Nhập lệnh xóa bộ nhớ lỗi (SP 5-810-001):

     • Sử dụng bàn phím số nhập mã: 5 8 1 0 rồi bấm phím # (sau đó bấm Excute).

     • Chọn mục SC Reset (hoặc Clear Engine).

     • Nhấn phím Execute trên màn hình để máy tiến hành xóa mã lỗi lưu trữ.

     4.Khởi động lại máy:

     • Tắt công tắc nguồn chính (Main Power Switch) bên hông máy.

     • Chờ khoảng 10 – 15 giây để máy xả sạch điện tích tích tụ.

     • Bật lại nguồn chính để hoàn tất quá trình reset.Kiểm tra thay cable bẹ.

     • Chúc các bạn thành công!
